机柜内部科学布置与常见型号设备布局图详解

机柜内部科学布置与常见型号设备布局图详解

在现代数据中心或网络机房中,机柜是容纳和保护服务器、网络设备、存储设备及其他辅助设备的核心物理框架。合理的内部布置不仅能最大化空间利用率,确保设备稳定运行,还能优化散热、简化线缆管理并方便后期维护。本文将系统阐述机柜内部布置的原则、步骤,并对几种常见型号机柜的设备布局图进行详解。

一、 机柜内部布置的核心原则

  1. 承重与平衡原则:设备应遵循“重物下置”的原则,将最重的设备(如大型服务器、UPS电池)放置在机柜下部,以降低重心,确保机柜稳定。重量应尽可能均匀分布,避免局部过载。
  2. 散热与风道原则:现代设备普遍采用“前进后出”的散热风道。布置时需确保冷热通道隔离。机柜前门(进风面)应朝向冷通道,后门(排风面)朝向热通道。设备间需预留适当空间(通常使用盲板填充空位),防止气流短路,影响散热效率。
  3. 功能分区与模块化原则:将功能相近的设备集中布置。典型的分区自下而上可以是:
  • 底层区域:重型设备、UPS电池组。
  • 中下部区域:核心服务器、存储设备。
  • 中上部区域:网络交换机、配线架、KVM等。
  • 顶部区域:光纤配线架、PDU(电源分配单元)、上走线桥架接入点。
  1. 线缆管理原则:电源线和数据线(网线、光纤)应分开布放,通常左右分置或前后分层次走线。使用理线架、绕线环、扎带等工具,确保线缆整齐、标识清晰、弯曲半径合规,便于追踪和故障排查。
  2. 维护与扩展性原则:为高频维护的设备(如配线架)预留易于操作的空间。应考虑未来设备扩容的需求,预留一定的空间和电力容量。

二、 机柜布置实施步骤

  1. 规划与测量:明确需安装的设备清单,记录各设备的尺寸(高度以“U”为单位,1U=44.45毫米)、深度、重量、功耗、进出风口位置及接口类型。
  2. 安装导轨与支架:根据设备深度,在机柜两侧立柱上安装可调节的方孔条导轨或L型支架。
  3. 设备上架与固定:按照规划图,从下往上依次安装设备,使用配套螺丝将设备耳片牢固固定在立柱上,确保设备平稳。
  4. 安装PDU与线缆管理配件:在机柜后部或两侧安装垂直安装的PDU,为设备供电。同时安装必要的水平/垂直理线架。
  5. 布线:遵循“先电源后数据”、“先骨干后接入”的顺序进行布线,并做好即时标识。

三、 常见型号机柜设备布局图详解

以下以标准的42U网络机柜为例,展示一种经典的功能分区布局方案:

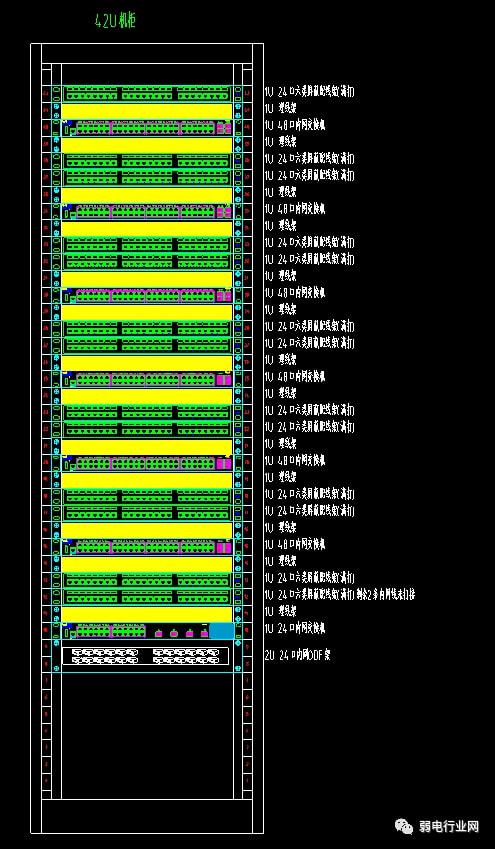

` 【机柜布局示意图 - 42U标准机柜】

| U位 | 前视图(面向冷通道) | 后视图(面向热通道) | 说明 |
|------|-------------------------------------|-------------------------------------|----------------------------------------------------------------------|
| 42U | [光纤配线架/空白面板] | [垂直PDU/上走线入口] | 顶部,用于主干光缆接入和电源输入。 |
| 41-39U| [核心网络交换机] | [交换机端口/理线架] | 核心网络设备,位置较高利于连接下方服务器与顶部配线。 |
| 38-36U| [KVM切换器/管理设备] | [相关线缆接口] | 管理设备区。 |
| 35-30U| [服务器/存储设备] | [服务器电源/网口/理线架] | 主要计算与存储资源区。 |
| 29-28U| [配线架(数据)] | [配线架背面/理线架] | 数据线汇聚点,连接服务器与交换机。 |
| 27-22U| [服务器/存储设备] | [服务器电源/网口/理线架] | 主要计算与存储资源区(延续)。 |
| 21-20U| [配线架(数据)] | [配线架背面/理线架] | 数据线汇聚点。 |
| 19-10U| [服务器/存储设备] | [服务器电源/网口/理线架] | 主要计算与存储资源区(延续)。 |
| 9-8U | [空白面板/盲板] | [空白面板/盲板] | 预留空间或用于隔离气流。 |
| 7-4U | [磁盘阵列/重型服务器] | [设备电源与接口] | 重型设备区,靠近底部承重好。 |
| 3-2U | [PDU(可选)/空白面板] | [主PDU/下走线入口] | 电源分配或线缆入口区。 |
| 1-0U | [UPS电池组/机架式空调] | [UPS电池组/空调室外机接口] | 最底部,放置最重设备,如电池或辅助制冷设备。 |
`

布局图解读与要点

  • 服务器与网络设备的层次关系:交换机置于服务器区域上方,数据线从服务器的网卡向上连接至交换机,路径短且整齐。
  • 冷热通道管理:所有设备“前脸”(进风口)朝前(冷通道),后部(出风口)朝后(热通道),形成明确风道。
  • 线缆路径:数据线从前端设备引出,通过侧面的理线孔绕至后部的配线架或直接向上连接交换机,电源线直接从设备后端连接至垂直PDU。前后空间分离,避免交织。
  • 不同型号机柜的变通:对于更浅的通信机柜(如600mm深),可能只安装网络设备和配线架。对于更深的服务器机柜(如1200mm深),则能容纳更深的大型服务器和更好的后部线缆管理空间。基本原则不变,但设备深度和散热需求是布局时首要考虑的因素。

四、 涉及的计算机软硬件及辅助设备

  • 硬件设备:机架式服务器、存储设备(磁盘阵列)、网络交换机、路由器、防火墙、KVM-over-IP切换器。
  • 辅助设备
  • 供电:机架式UPS、PDU(基本型、计量型、远程控制型)。
  • 制冷:机柜专用空调、盲板、风扇单元。
  • 布线:配线架(铜缆、光纤)、理线架、跳线、线缆管理器、标识系统。
  • 监控:温湿度传感器、门磁开关、智能PDU(带环境监测)。
  • 软件支持:虽然物理布局是基础,但配套的数据中心基础设施管理(DCIM)软件在现代管理中至关重要。它可以帮助可视化机柜布局、记录设备资产、监控电力与温度、规划容量和生成报表,是实现精细化运维的强大工具。

一个科学的机柜布局是保障IT系统稳定、高效、可扩展运行的物理基石。结合明确的规划、遵循基本原则并利用好各类辅助设备和工具,才能构建出整洁、可靠且易于管理的机柜环境。
